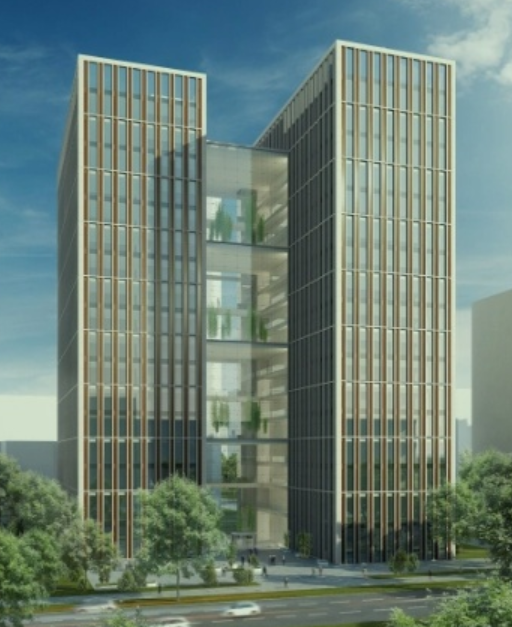

橫店集團是“中國企業500強”之一。橫店大廈是橫店集團在杭州設立的總部大廈。大廈由全球享有較高聲譽、位居世界百強建筑事務所前五位的德國GMP設計公司負責建筑方案設計，建成后將成為望江新城中又一個標志性建筑。

橫店大廈于2016年12月結頂后，項目開始機電等設備設計以及后續的安裝階段。我司有幸參與到這個標志性項目的數據網絡設計。橫店大廈定位為杭州總部，橫店集團是一家多元化的集團公司，大廈內匯集了眾多橫店集團下屬成員單位。各單位之間的業務具有較高的獨立運作特色。為了讓這個大廈的信息網絡能適應各種業態的下屬企業需求，且兼顧內部移動性和安全性的統一。我們采用了當前最先進的基于SDN架構設計思想的網絡框架。推薦用思科DNA數據網絡架構設計框架。

DNA是思科針對園區網基于SDN提出的解決方案。DNA是一整套數據網絡架構。針對園區局域網絡，我們主要采用了DNA中的SDA設計架構。

SDA網絡設計的特色：

集中控制：邏輯上集中的控制能夠支持獲得網絡資源的全局信息，并根據業務需求進行資源的全局調配和優化。

開放接口：通過開放的南向接口和北向接口，能夠實現應用和網絡的無縫集成，使得應用能告知網絡如何運行才能更好地滿足應用的需求。

網絡虛擬化：通過南向接口的統一和開放，屏蔽了底層物理轉發設備的差異，實現了底層網絡對上層應用的透明化。

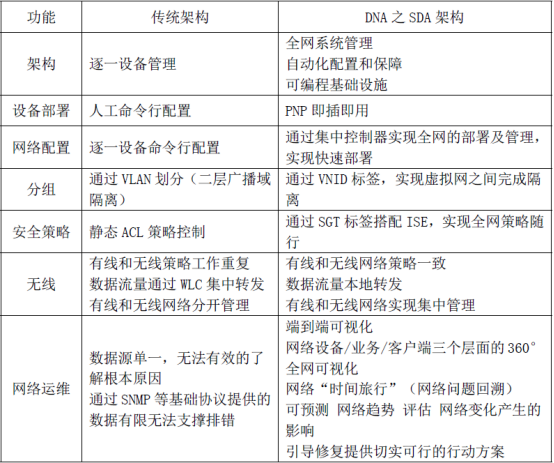

SDA架構同傳統網絡架構之間對比，具有以下明顯的技術優勢：

本次項目SDA構架組網解決方案的產品組成：

項目組網產品主要選擇了思科最新一代市場主流產品C9500、C9400交換機，C9000的AP等目前最主流的SDA支持的有線和無線產品組合。同時應用了思科FPR2K安全產品。網絡系統通過集中的控管平臺實現集中的軟件自由調度。適應了集團大廈內部人員對移動和變更的及時響應。

同時，在網絡基礎架構的基礎上，設計應用了思科協作應用系統。選擇了思科視頻會議系統和思科電子白板設備，較好的解決了園區總部和各個外部成員單位之間的緊密溝通和業務協作需要。

橫店集團用戶的收益：

網絡使用部門

網絡用戶接入網絡將更加的安全和智能化，通過集中的網絡準入、認證、審核的控制，進入網絡的每一個用戶將獲得全程的管理和安全防護。出現問題是，集中控管平臺將能及時做出反應和排查，減少了用戶等待處理的時間。

網絡管理部門

信息管理部門，通過SDA架構，對集團總部的網絡管理水平從手工逐個配置，一步提升到集中管控，自動化部署，大大減少了管理人員的重復工作量，同時極大的提高了網絡管理的安全處置水平和系統的平滑遷移升級能力。獲得良好設備運維和管理收益，減少了網絡運維管理的后續投資。

具體在運維上的收益表現在：

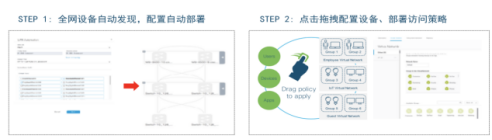

       1)網絡部署全自動

即插即用全程圖形化，統?的人機交互界面，利用自動化，減少命令行方式帶來的工作量，降低人為故障。

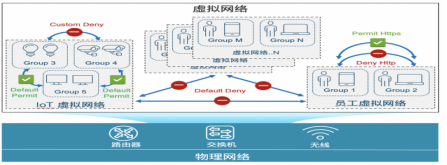

 2)微分段及策略隨行

定義多個虛擬網絡(每個虛擬網絡都可以包含不同的用戶或用戶組)，默認虛擬網絡間不能通信，可以實現虛擬網之間的隔離。彈性的，按需構建的邏輯網絡互相隔離，提供基于網絡平面的安全性與高擴展性。

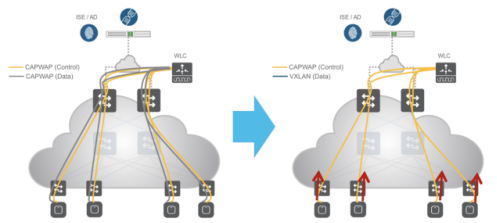

 3)無線本地轉發

數據層面實現本地轉發，采用集中化控制和管理，WLC 仍然提供客戶端session管理、AP管理、移動性管理和頻段資源管理等工作，集成了經典無線集中管理的優點。

4)網絡運維可視化

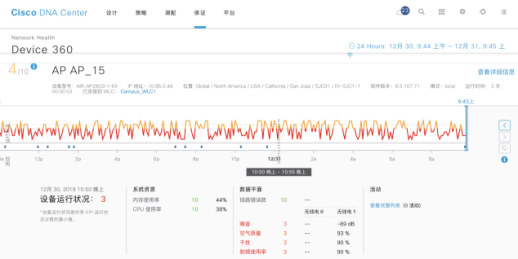

思科在DNA-C中采用Assurance來實現網絡運維。Cisco DNA Assurance總共從10幾種不同的源類型中收集數據，包括NetFlow，traceroute，IPSLA，syslog，WSA，ISE，DHCP，AD / Users，CLI / SSH，netconfig，PxGrid，DNS，AXVC，SNMP，CMX和Apple iOS。當前沒有其他的網絡分析和運維軟件可以查看這么多來源以獲取數據。更多數據意味著更多的觀點以及查看事件或問題的更多方法。此外，提供的不僅僅是多個角度，這16個來源還為不同事件發生提供背景，實現端到端可視化。

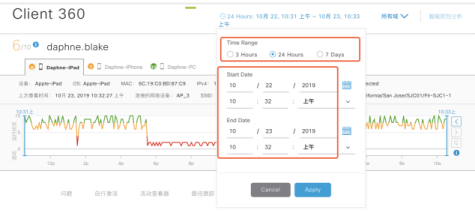

故障重現?？梢葬槍τ脩艉途W(wǎng)絡設備實現關鍵歷史事件的信息回溯，確認何時發生問題，可以通過點擊回到發生問題的時間，實現所有用戶和網絡設備相關信息都回溯到選定的時間的功能，實現網絡排錯。

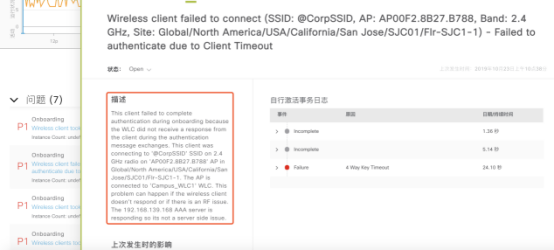

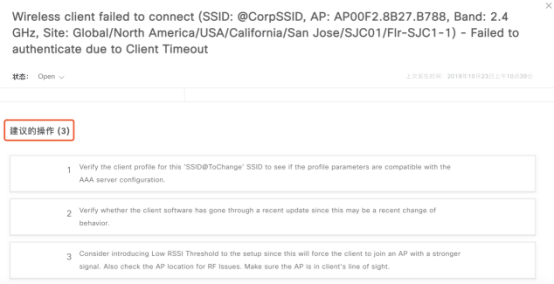

提供排除建議。我們在不同網絡條件下或從不同設備引發的兩個相同事件通常需要不同的行動方案。Cisco DNA Assurance會在提供修復建議之前評估數據收集地點，時間和方式的背景，能提供更好的建設性建議。
